您現在的位置：首頁 >> 產品中心 >> 2×4 輕觸開關 >> 2040黑色半包帶柱
  • 商品名稱： 2040黑色半包帶柱
  • 商品編號： 1TS003BBB
  • 材質： 底座（材質：PPA/PA66/LCP）、端子（材質：黃銅-Ag）、彈片（材質：SUS301-Ag），按鈕 (材質：LCP/PA66)、蓋板（材質：SUS304）
  • 適用范圍： 手機及外圍設備、數碼相機、行車記錄儀、激光感應光纖放大器、相機、可穿戴設備響

  1. 多處特殊放松香設計，業界領先
  2. 原廠原裝進口塑料，性能更穩定
  3. 專業自制彈片，壽命更長，手感更佳
  4. 全自動生產、檢測，產品一致性好，產能穩定
  5. 多種材料和力度可選，支持定制






2*4半包帶柱PDF下載

項目 內容 內容 內容
訂貨產品號 1TS003BBB 1TS003BBB 1TS003BBB
型號 1TS003BBB 1TS003BBB 1TS003BBB
類型 1TS003 1TS003 1TS003
外觀尺寸 (LxW) (mm) 4.6mm×1.82mm 4.6mm×1.82mm 4.6mm×1.82mm
外觀尺寸 (H) (mm) 3.5±0.1mm 3.5±0.1mm 3.5±0.1mm
離安裝面高度 (mm) 3.5±0.1mm 3.5±0.1mm 3.5±0.1mm
操作方法 側壓型 側壓型 側壓型
焊接對應 回流焊 回流焊 回流焊
實裝型 表面安裝 表面安裝 表面安裝
額定 DC 12V/50mA DC 12V/50mA DC 12V/50mA
接觸電阻 (mΩ以下) 100mΩ max. 100mΩ max. 100mΩ max.
絕緣電阻 (MΩ以上 at 100V DC) DC100V 60S  100mΩ min. DC100V 60S  100mΩ min. DC100V 60S  100mΩ min.
耐電壓 AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min. AC250V(50~60HZ) 60S min.
振動 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF) 10ms 以下 (ON, OFF)
操縱力矩 160gf 180gf 250gf
行程種類 短行程 短行程 短行程
行程 (mm) 0.20±0.1mm 0.20±0.1mm 0.20±0.1mm
使用壽命 10萬次 5萬次 1.5萬次
使用溫度范圍 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
保存溫度范圍 –40℃～+90℃ –40℃～+90℃ –40℃～+90℃
包裝形式 模壓帶包裝 (盤卷包裝)/袋裝 模壓帶包裝 (盤卷包裝)/袋裝 模壓帶包裝 (盤卷包裝)/袋裝
最小包裝數量 3000PCS/盤 3000PCS/盤 3000PCS/盤
2000PCS/袋 2000PCS/袋 2000PCS/袋
包裝箱容量

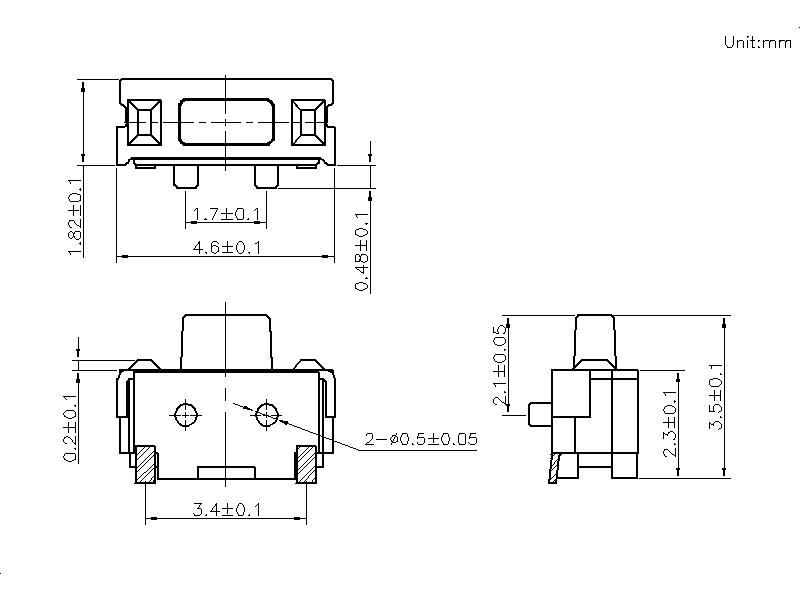

圖紙：

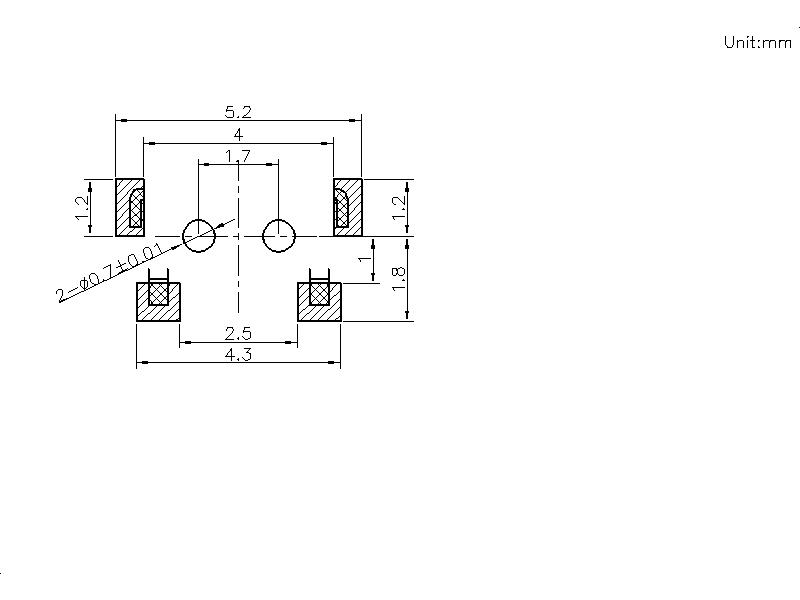

焊接圖：



電路圖：
